红外热像仪的图像处理系统结构及原理


随着计算机技术的不断发展,红外热像仪的图像处理系统性能也得到不断的提高。红外热像仪的图像处理系统可用于增加热像仪的测温精度和分析显示功能。因此,德图仪器小编在这里给大家介绍下红外热像仪的图像处理系统结构及原理,希望能给大家一些帮助。

热像仪所配置的图像处理系统档次不同,性能相差很多,但总体上可分为两种类型,一种是以微处理机的形式构成整个智能化热像仪的一个组成部分,另一种是作为一个独立系统形成热像仪的外围辅助设备。

(1)热像仪微处理机
智能化热像仪的微机理的原理结构如图所示。



             非制冷型红外焦平面热像仪工作原理

由红外摄像头输出的热图像信号经过信号处理以恢复信号直流电平,再由A/D转换器转换成数字信号。数字信号由DMA(直接存储器存取)接口向CPU(计算机中央处理装置)请求后经总线存入图像缓冲区。图像缓冲区具有双通道结构,分别与输出DMA接口和CPU接通。热图像的输出显示采用高速DMA方式,输出DMA按电视扫描频率从图像缓冲区读出与电视制式兼容的图像信号。

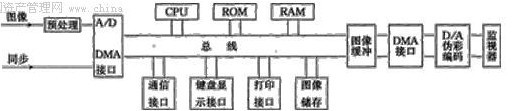

                                                热像仪微处理机原理结构框图

(2)红外图像处理系统
作为红外热像仪的外围辅助设备,红外图像处理系统既能与热像仪联机使用,也可以单独在实验室内处理现场记录的热图像信息。红外图像处理系统通常由微型计算机、相应的硬件和软件及辅助设备构成。它的功能主要有:被测目标的实时观察、测量、分析,进行对热图像的采集、存储、增强、滤波去噪、伪彩色显示、几何变换、图像运算、传送和输出打印等。

热图像处理和分析系统的主要硬件包括制式转换器、帧捕获器和图像输出设备等三部分,其硬件构成框图如图所示。

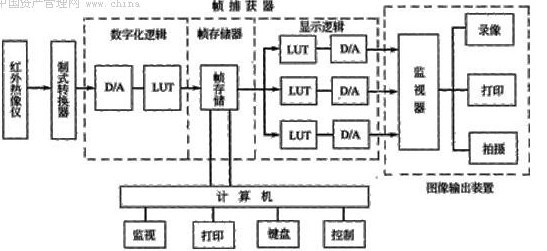

                                                红外图像处理系统结构框图
