非扫描型红外热像仪_焦平面热像仪结构及分类


非扫描型红外热像仪红外热像仪分类的一种,目前也是被大家所广泛应用。今天德图仪器小编在这里给大家阐述一下非扫描型红外热像仪_焦平面热像仪结构及分类,希望能够给想了解这方面知识的用户一些帮助。

焦平面热像仪革除了光机扫描热像仪复杂的光机扫描装置,它的红外探测器呈二维平面形状,自身具有电子自扫描功能,被测目标的红外辐射只需通过简单的物镜,就与照相原理相似地将目标聚焦在底片上曝光成像,被测目标聚焦成像在红外探测器的阵列平面上,“焦平面阵列”即此含意。非扫描型焦平面热像仪的成像机理如图所示。

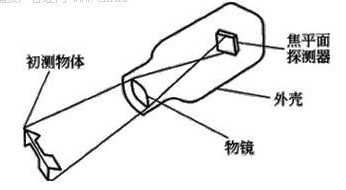

                        焦平面热像仪成像机理简图

焦平面红外探测器由数以万计的传感元件组成阵列,传感元件响应率的均匀性较好,尺寸以微米计,功耗极小,分为制冷型和非制冷型两大类。

(1)制冷型焦平面探测器
目前,锑化锢电荷注入(CID)阵列、碲镉汞焦平面阵列和硅化铂肖特基势垒基平面探测器都已是实用的、性能良好的制冷型焦平面红外探测器。例如,硅化铂焦平面探测器是由数以万计被切割成5.6~6.0μm大小的传感元件组成,其结构还可分为单层阵列和混成阵列。

(2)非制冷型焦平面探测器
非制冷型焦平面探测采用微型辐射热量探测器,这种热探测器的工作原理类似热敏电阻,即探测器通过吸收入射的红外辐射致使自身的温度升高,从而导致探测器阻值发生变化,在外加电压的作用下可以产生电压信号输出。

由于辐射热探测器中半导体型比金属型的响应率高得多,故非制冷型焦平面探测器经常采用半导体制作,其单元探测器的尺寸可小到50μm×50μm。
