氧气分析仪是常见的分析仪器之一,因此,德图小编在这里给大家整理了氧气分析仪特点及工作原理,供大家学习参考。
一、氧气分析仪特点:
氧气分析仪具有测量快速、准确、高精度的特点,它采用了先进的燃料池传感器测量氧含量。由于传感器完全密封,所以传感器是免维护的。通常使用寿命可达三到五年。是老一代微氧仪的更新换代产品。并且与先进的单片机技术,流量控制,温度补偿,压力控制系统想结合,使之具有更好的人机操作平台和广泛的使用性能。
氧气分析仪采用独特的过压保护装置,当气体流量突然增大的时候,过压保护动作,气体进入传感器的通道被切断,从而很好的保护了传感器避免过压损坏。同时由于该仪器设计时采针阀可将传感器在不使用的条件下密封,防止传感器在空气中消耗并且可以达到对进样管路进行吹扫,以达到清扫进样管路的目的,更使它在快速、大量分析作业众发挥重要作用。
二、氧气分析仪工作原理:
氧气分析仪采用完全密封的燃料池氧传感器是当前国际上最先进的测氧方法之一。燃料池氧传感器是由高活性的氧电极和铅电极构成,浸没在KOH的溶液中。在阴极氧被还原成氢氧根离子,而在阳极铅被氧化。
O2+2H2O+4e4OH 2Pb+4OH 2Pb(OH)2+4e KOH
溶液与外界有一层高分子薄膜隔开,样气不直接进入传感器,因而溶液与铅电极不需定期清洗或更换。样气中的氧分子通过高分子薄膜扩散到氧电极中进行电化学反应,电化学反应中产生的电流决定于扩散到氧电极的氧分子数,而氧的扩散速率又正比于样气中的氧含量,这样,该传感器输出信号大小只与样气中的氧含量相关,而与通过传感器的气体总量无关。通过外部电路的连接,反应中的电荷转移即电流的大小与参加反应的氧成正比例关系。
采用此方法进行测氧,可以不受被测气体中还原性气体的影响,免去了许多的样气处理系统。它比老式“金网-铅”原电池测氧更快速,不需要漫长的开机吹除过程,“金网-铅”原电池样气直接进入溶液中,导致仪器的维护量很大,而燃料电池法样气不直接进入溶液中,传感器可以非常稳定可靠的工作很长时间。事实上,燃料电池氧传感器是完全免维护的。

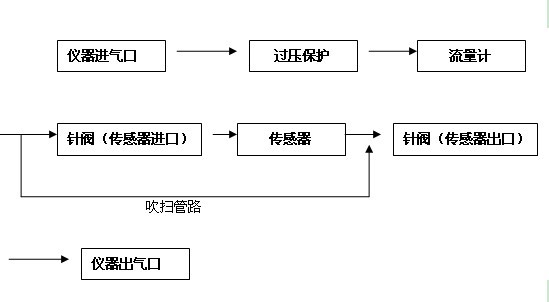

三、氧气分析仪工作流程图:
