很多用户在购买回无纸记录仪后,不清楚无纸记录仪的接线与安装方法,小编在这里给大家介绍下无纸记录仪的接线与安装,供大家学习参考。
无纸记录仪的接线与安装---电源线的连接
无纸记录仪供电电源为170~264VAC范围内正常工作。无纸记录仪后面板电源接口上N、L接交流电源,GND(FG)是保护地,把GND(FG)接到大地可有效的防止静电干扰。接上电源检查仪表是否正常,若有异常,请不要连接信号。
无纸记录仪的接线与安装---信号线的连接

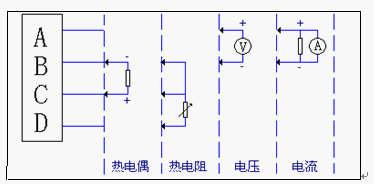

1) 热电偶 接线方法:热电偶正端接仪表通道C端子,负端接仪表通道B端子。
2)热电阻接线方法:电阻一端接仪表通道D端子,另外两端接仪表通道B、C端子。
3)线性电压0-5V或1-5V接线方法:电压正端接仪表通道A端子,负端接仪表通道B端子。
4)线性电流0-10mA或4-20mA接线方法:接仪表通道A B端子之间并联500欧姆或250欧姆的标准电阻,使线性电流转换为线性电压,剩下的接法同线性电压。
无纸记录仪的接线与安装---通讯线的连接
1、RS232通讯线的连接
RS232通讯接口位于仪表的背面,它不仅可以和计算机之间进行通信,还可以和串行打印机等外设进行通讯。通讯线长度不能超过10米。
2、RS485通讯线的连接
RS485通讯线请使用屏蔽双绞线,通讯线长度不能超过1000米。在通讯线长度大于100米的条件下进行通讯时,为减少反射和回波,必须增加阻值为120欧姆的终端匹配电阻,终端匹配电阻应加在RS485通讯线的最远两端。
