热线风速计电路工作原理


德图仪器小编已在前面对热线风速计给大家做过简要介绍,相信已经有所了解。这里再给大家做下热线风速计电路工作原理,希望大家能够更好的使用热线风速计。

热线风速计电路工作原理:
现以恒温式热线风速计为例来说明它的工作原理。把探头接在风速计电路中电桥的一臂,探头的电阻记为Rp,其他三臂的电阻分别为R1,R2和Rb。其中R1= R2,Rb为一可调的十进制精密电阻。此时,要求热线探头的电阻温度系数很高,而相反的却要求R1,R2和Rb的电阻温度系数很小。

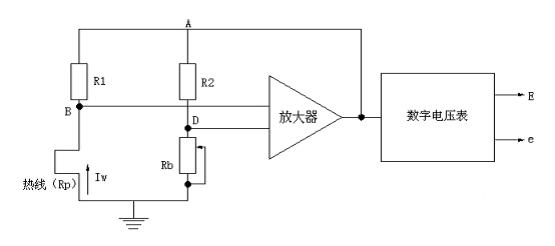

                                                                 热线风速计电路原理图

在电桥AC两端加上电压E,当电桥平衡时,BD间无电位差,此时,没有信号输出。当探头没有加热时,探头的电阻值Rf叫做冷电阻,各个探头有其不同的冷电阻值。测试时,把一个未知电阻值的探头接入桥路中,调节Rb使电桥平衡,这时十进位电阻器Rb上的数值就是冷电阻的数值,即为Rf。按照所选定的过热比调节Rb,使它的数值高出Rf,一般推荐值为1.5Rf。这时,仪器中的电路能自动回零反馈,使Iw增加,从而使热线探头的温度升高、电阻增大,一直达到Rw=Rb为止,这时热线上的温度已升高到θw,θw高于流体介质的温度θf。

由于气流流过探头带走了热量,因而热线温度θf降低,流速越大,探头热损失就越大。系统为了维持热线温度不变,即电阻值不变,流经热线探头的电流Iw就将自动增大,因而电压E增大,这样,就可建立起电压E与流速υ∞之间的关系。
